LNG集成站把低温储罐、泵橇、管路在工厂内集成后整体出厂，已是行业通行方向。佰焰科技在集装箱式、立式集成站之外，又补上卧式一块拼图——通过独特结构打破常规场地布局，储罐与泵池间距缩到极短、同时保持工艺所需高差，整站工厂内制作、测试，整体检验后出厂。
一、什么是佰焰卧式LNG集成站

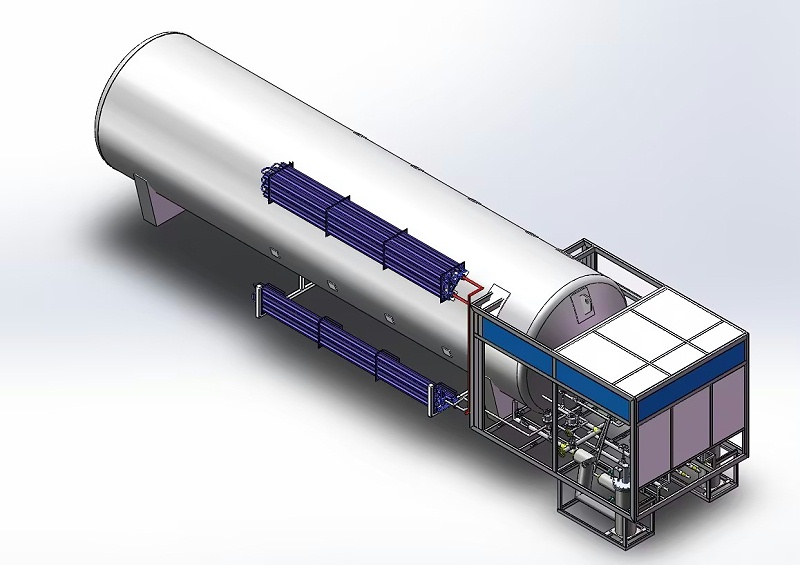

佰焰卧式LNG集成站，是一套将卧式低温储罐、管路、低温潜液泵等集成一体、对接LNG加气机的加液装置，符合 GB/T 41319-2022，取得防爆合格证书。压力≤1.2MPa、温度-162℃~-118℃的LNG，经储罐、管路、低温泵注入加气机，给LNG汽车加液。整站由五大系统组成：LNG储存系统、管路系统（含潜液泵、阀门）、增压系统、放散系统、控制系统。罐体水平布置、重心下移，整站高度仅约3.46米——厂区净空受限的场地也能落。
二、六个核心优点
01储罐与泵池间距短，冷量损失少
独特结构大幅缩短两者管路距离，管流阻小，整站能耗表现更好。
02结构紧凑，工艺区占地小
打破常规布局，减小LNG加液站工艺区面积，选址更灵活。
03一体式设计，现场施工周期短
整站集为一体，现场工作量大幅压缩。
04工厂内制作、测试
整体检验后出厂，问题不留给现场，品质一致性高。
05整站高度低，限高场地友好
卧式布置高度仅约3.46米，适合限高或有净空要求的场地。
06现场快速连接，通电即投用
运抵后直接接卸车组件及加气机管路，通电调试即可投用。
三、四项技术创新点
卧置集成
卧式储罐与泵橇合成一体设备；
短距高差
缩短储罐与泵池间距，泵池下沉，增大罐泵之间落差；
厂内试验
制作、测试、整体检验后出厂；
快速投用
抵场接管路、通电即投用。
四、技术参数
|
项目LFI-B1-1.6（单泵） |
|
|
泵前设计压力 |
1.6MPa |
|
泵后设计压力 |
1.92MPa |
|
工作介质 |
LNG |
|
潜液泵数量 |
1台单 |
|
单泵流量 |
2-710L/min（泵流量根据用户需求选取） |
|
执行标准 |
GB/T 41319-2022 |
|
防爆合格证号 |
CCRI 22.1233X |
|
防爆标识 |
Ex db eb IIB T4 Gb |
|
外形尺寸 |
13612×3400×3462mm（60立储罐） |
|
设备净重约 |
22.5 |
五、写在最后
佰焰科技做LNG装备，逻辑一直朴素：把复杂留给工厂，把简单留给现场。卧式集成站，是这条逻辑在“稳”字上的延伸——占地更小、限高场地也能落地、出厂前试好。如果你正在规划LNG加液站、或想看卧式方案是否适合你的场地，欢迎聊聊
